HRS FX23 0.5mm間距浮動式板對板連接器 HRS代理 HIROSE代理 - TOPSION - 业界资讯 - 拓森科技实业有限公司

HRS FX23 0.5mm間距
浮動式板對板連接器

Hirose Electric FX23 0.5mm間距浮動式板對板連接器，支援高額定電流與高速傳輸。創新的接點設計支援最高達8 Gbps的高速傳輸，可確保阻抗匹配。FX23系列具有混合型結構，配備電源與訊號接點。共內建四個電源接點，每個接點的最高額定電流為3A，訊號接點則各為0.5A。

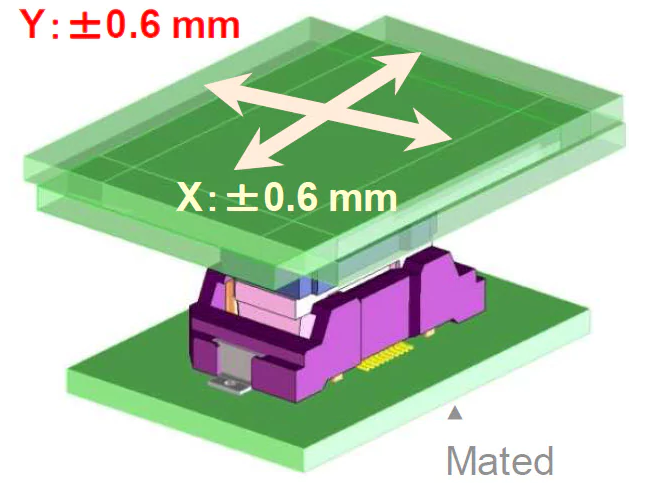

HRS FX23.png

產品特色

XY方向±0.6mm最大浮動
最高8 Gbps的高傳輸速度
連接器外殼的兩端各提供2個電源腳位(3A/腳位)
訊號端子的最高額定電流為每個腳位0.5A
在15至30mm PCB距離內
可垂直與平行連接
可接受SMT導線上的塗層劑
以大型導桿提供優異的插配對齊

規格

接點尺寸：80、100、120
額定電流：0.5A訊號/ 3A電源
(4個電源接點總計 = 12A)
額定電壓：50V
間距：0.5mm
版本：直角、平行
堆疊高度：15、20、25及30mm
插配週期：100

應用

工業設備
廣播設備
POS終端機
醫療裝置
BTS
伺服馬達
PLC
汽車導航設備

HIROSE FX23L 0.5mm間距板對板連接器

Hirose FX23L 0.5mm間距板對板連接器為電源/訊號混合薄型浮動式連接器，可提供高速傳輸。FX23L為標準FX23連接器的薄型系列。FX23L系列的堆疊高度為8mm至12mm。FX23L提供XY方向最大±0.6mm浮動範圍。此款Hirose板對板連接器系列提供最高8Gbps的高速傳輸。兩個電源接點位於連接器外殼的兩側，每個腳位的電流容量為3A。此系列提供每個腳位0.5A的訊號接點額定電流。應用範圍包括醫療裝置、辦公室影像設備、汽車導航、音響系統等。

FX23 2.png

產品特色

XZ方向±0.6mm最大浮動
最高8Gbps的高傳輸速度
兩個電源接點位於連接器外殼的兩側(每個腳位3A)
每個腳位0.5A的訊號接點額定電流
薄型平行連接
- 8mm、10mm、12mm堆疊高度
±1.2mm自我對齊結構可供輕鬆配接

符合RoHS標準

應用

醫療裝置
辦公室影像設備
汽車導航
音響系統

寬浮動範圍
