库存：68529 PCS可立即发货
货期：Factory Lead-Time:8-10 Weeks
| 询价数量： |
定价（￥）（未税）
人民币(￥)美元($)
暂无价格
| - ： | $ |
|---|

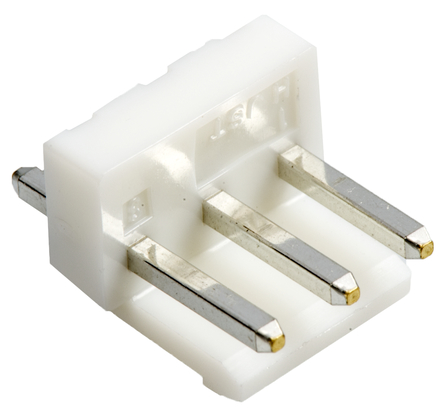

图片仅供参考，请参考产品描述
暂无参数
其它资料
产品详细信息
印刷电路板连接器 VH 底座
These VH Series of Locking Headers are available in Top Entry and Side Entry types and are UL 94V-0 rated with a Natural (White) colour and Tin plated posts.
3.96mm 线对线连接器 (JST) VH 系列
The VH Series of 3.96mm pitch Wire-to-Board Connectors from JST are capable of carrying a large current in a compact size.
Design features for the VH Series include box contacts, polarized housings and secure locking.
高可靠性、小尺寸、大数量连接器，用于印刷电路板，可实现大范围设备的连接，包括消费性电子设备的信号电路以及电源电路和输出电路。
| 额定电流 | 7.0 A 交流/直流（使用 AWG #18 时） |
| 额定电压 | 250V 交流/直流 |
| 工作温度范围 | -25 °C → +85 °C（包括通电时的温度升高值） |
| 触点电阻 | 初始/小于等于 10 mΩ |
| 环境测试后/小于等于 20 mΩ | |
| 绝缘电阻 | 至少 1000 MΩ |
| Vs. 电压 | 1500 V 交流/1 分钟 |
| 线范围 | AWG #22 → #18 |
| 兼容的印刷板厚度 | 1.6 mm |
| 已注册标准 | E 60389 认证 |
| LR20812 认证 | |
| R75122（符合 DIN / VDE 0627 标准） |
产品技术参数
| 主体向性 | 直 | |
| 端接方法 | 焊接 | |
| 类型 | 线对板 | |
| 系列 | VH | |
| 系列号 | B3P | |
| 节距 | 3.96mm | |
| 行数 | 1 | |
| 触点数目 | 3 | |
| 触点材料 | 黄铜 | |
| 额定电压 | 250 V 交流/直流 | |
| 额定电流 | 10A |
| 标准包装 | 1000 | |
| 颜色 | 自然色 | |
| 相关产品 | ||
| 配套产品 | VHR-3N |
