库存中心当前位置：首页>SWPT-001T-P025
实时供货
库存：245000 PCS可立即发货
货期：Factory Lead-Time:8-10 Weeks
| 询价数量： |
定价（￥）（未税）
人民币(￥)美元($)
暂无价格
| - ： | $ |
|---|
图片仅供参考，请参考产品描述
暂无参数
其它资料
产品详细信息

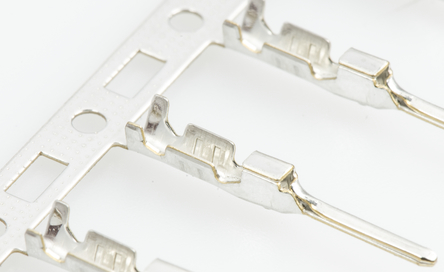

JWPF 松动触点和电缆组件
这些 JWPF 触点和电缆组件可用于相应的 JWPF 插座和插片外壳：
JWPF 电缆组件为预接线触点：
防水线对线连接器 (JST) JWPF 系列
2.0mm JST 防水线对线连接器
JST JWPF 系列 2 mm 间距线对线防水连接器的额定为 JIS C 0920 (IEC 60529 IP67) 的 7 级入侵保护。 JWPF 系列的设计包括：密封环、实心橡胶密封、端子锁外壳、可确保出色接触力的双弹簧结构以及防止意外断开的内部外壳锁定。
| 补充数据 | |
| 线范围 | 0.13 至 0.33mm2，AWG#26 至 #22 |
| 电线护层直径 | 1.4 至 1.7 (mm) |
| 材料，表面处理 | 接线片触点：磷青铜，镀锡 插座触点：铜合金，镀锡 外壳：PBT UL94V-0，自然（白色） |
| 额定电流 | 最大值 3A 交流/直流 (AWG #22) |
| 额定电压 | 100V 交流/直流 |
| 工作温度范围 | -55°C 至 +85°C （包括通电时的温度升高值） |
| 触点电阻 | 初始/10mΩ 或更低 环境测试后/15mΩ 或更低 |
| 绝缘电阻 | 1000MΩ 或以上 |
| 耐电压 | 1000 V 交流・1 分钟 |
| 防水性能 | JIS C 0920 保护等级 7（防浸）或更高 |
产品技术参数
| 使用于 | JWPF 连接器 | |
| 最低工作温度 | -55°C | |
| 最大接触电阻 | 15mΩ | |
| 最高工作温度 | 85°C | |
| 端接方法 | 压接 | |
| 系列 | JWPF系列 | |
| 系列号 | SWPT-001T | |
| 触点材料 | 磷铜 | |
| 触点电镀 | 锡 | |
| 连接器类型 | 公插 |
| 标准包装 | 8200 | |
| 颜色 | ||
| 相关产品 | 02T-JWPF-VSLE-S 03T-JWPF-VSLE-S 04T-JWPF-VSLE-S 06T-JWPF-VSLE-D 08T-JWPF-VSLE-D | |
| 配套产品 | 工具: YRS-980工具: WC-JWPF |
