库存中心当前位置：首页>SHR-04V-S-B
实时供货
库存：135820 PCS可立即发货
货期：Factory Lead-Time:8-10 Weeks
| 询价数量： |
定价（￥）（未税）
人民币(￥)美元($)
暂无价格
| - ： | $ |
|---|

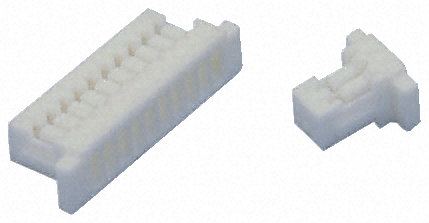

图片仅供参考，请参考产品描述
暂无参数
其它资料
产品详细信息
压接插座外壳
压接插座外壳，凸出部分节距为 1mm，可接受预端接压接导线。与顶部或侧面接入管座配用。
1.0 毫米线到板互连系统-信号
1.0mm 线对板 - JST SH 系列
JST SH 连接器是一种节距为 1 mm 的极其紧凑、多功能的线对板互连系统，采用表面安装技术和预端接导线。 有 2 路、3 路、4 路 8 路和 10 路型号，这个高质量产品系统适合于板空间有限的多种应用。
插入力小
薄型
节约时间和成本的预端接导线
极化外壳
| 额定电流 | 0.7A |
| 额定电压 | 50V |
| 触点材料 | 镀锡磷青铜 |
| 绝缘材料 | PBT 到 UL94V-0 |
| 触点电阻 | 初始 20mΩ |
| 额定温度 | -25 到 +85°C |
| 产品规格 | |
| 额定电流 | 1 A 交流/直流（与 AWG #28 一起使用时） |
| 额定电压 | 50 V 交流/直流 |
| 工作温度范围 | -25°C 至 +85°C（包括通电时的温度升高值） |
| 触点电阻 | 初始/小于等于 20 mΩ 环境测试后/小于等于 40 mΩ |
| 绝缘电阻 | 大于等于 100MΩ |
| Vs. 电压 | 交流 500V / 1 分钟 |
| 线范围 | 导线规格/ AWG #32 至 #28 护套直径/ Ø0.4 至 Ø0.8 (mm) |
| 已注册标准 | E 60389 认证 LR20812 认证 |
产品技术参数
| 主体材料 | 聚碳酸酯 (PBT) | |
| 最大线规格 | 28AWG | |
| 最小线规格 | 32AWG | |
| 系列 | SH | |
| 触点数目 | 4 | |
| 长度 | 7mm | |
| 颜色 | 白色 |
| 标准包装 | 2000 | |
| 颜色 | 自然色 | |
| 相关产品 | SSH-003T-P0.2-H SSH-003T-P0.2 | |
| 配套产品 | SM04B-SRSS-TB BM04B-SRSS-TB |
